导轨工业路由器安装注意事项及指示灯信息说明

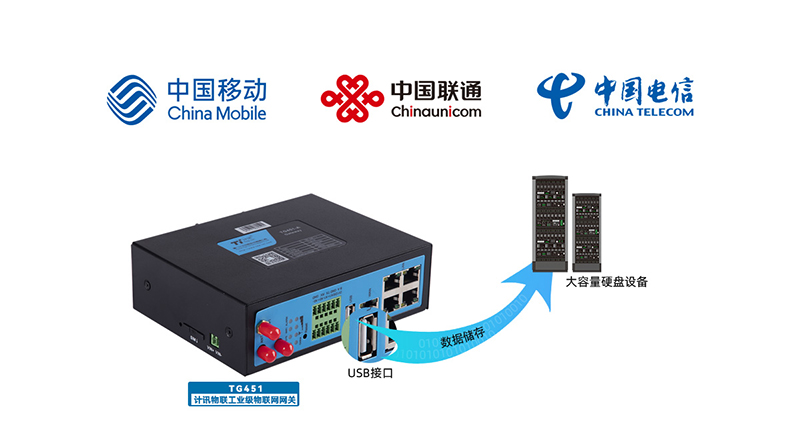

太阳成物联导轨工业路由器TG451是一款高性能的工业无线路由器，采用高性能的工业级32位通信处理器，软件多级检测，硬件多重保护机制保证设备稳定性。可为PLC、变频器、机器人等工业现场提供远程维护的通道，实现设备远程管理。满足传感器、多路网络接入和串口DTU功能。
本文介绍了工业导轨路由器的电源以及天线安装注意事项，同时对路由器指示灯提示信息做出说明。
电源安装：
可使用标配1.5A/12VDC电源，也可以直接采用5-35VDC电源给设备供电, 当用户采用外加电源给设备供电时，必须保证电源的稳定性（纹波小于300mV，并确保瞬间电压不超过35V）。
天线安装：
天线为路由器增强信号的必要配件，必须正确安装方能达到最优的上网体验。
TG451天线接口为SMA阴头插座。将配套天线的SMA阳头旋到ANT天线接口上，并确保旋紧，以免影响信号质量。
指示灯说明：
指示灯是路由器运行状态的最直观显示，从指示灯的状态可以方便、快速、较准确地判断路由器的运行状态。
TG451系列路由器共有8种状态指示灯，其状态说明如下：
|
指示灯 |
状 态 |
说 明 |
|
PWR |
亮 |
设备电源正常 |
|
灭 |
设备未上电 |
|
|
信号强度指示灯 |
亮一个灯 |
信号强度较弱 |
|
亮两个灯 |
信号强度中等 |
|
|
亮三个灯 |
信号强度极好 |
|
|
System |
闪烁 |
系统正常运行 |
|
灭 |
系统不正常 |
|
|
Online |
亮 |
设备已登录网络 |
|
灭 |
设备未登录网络 |
|
|
Alarm |
常亮 |
SIM/UIM卡未插到位或损坏 |
|
一秒闪烁一次 |
路由器读不到�？� |
|
|
两秒闪烁一次 |
路由器无法注册网络 |
|
|
灭 |
设备无报警 |
|
|
一秒闪三次 |
路由器处于固件升级或恢复出厂设置状态 |
|
|
WIFI |
灭 |
WIFI未启用 |
|
亮 |
WIFI已启用 |
|
|
WAN |
灭 |
WAN网线未连接 |
|
亮 |
WAN网线已连接 |
|
|
LAN |
LAN1闪烁 |
LAN1口连接正常 |
|
LAN2闪烁 |
LAN2口连接正常 |
|
|
LAN3闪烁 |
LAN3口连接正常 |
|
|
LAN4闪烁 |
LAN4口连接正常 |
|
|
灭 |
LAN口未连接 |
