    太阳成物联工业dtu TD210安装说明

    时间：2020-08-24 11:21:01

    注意：请不要在带电情况下安装太阳成物联工业dtu TD210产品。

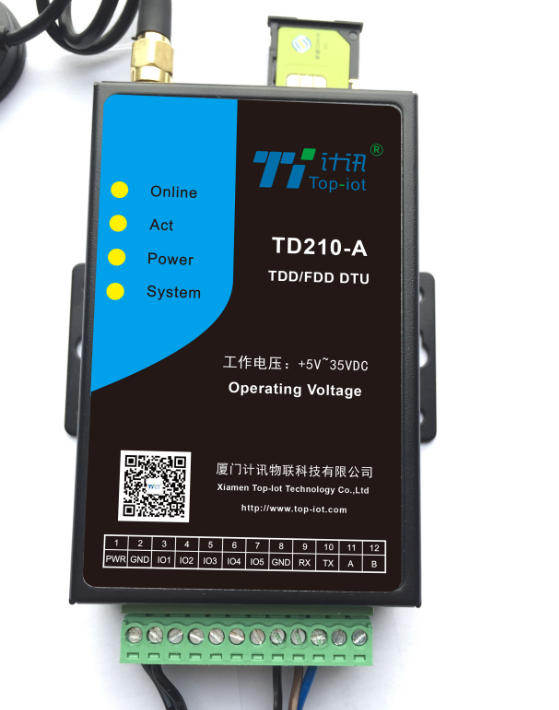

    太阳成物联工业dtu TD210安装说明

    接口定义说明：

    接口编号

    接口名称

    默认功能

    扩展功能

    1

    PWR

    电源输入正极

    无

    2

    GND

    系统地

    无

    3

    IO1

    （预留）

    GPIO，可检测干节点信号和3.3V开关量信号。可输出3.3V开关量信号

    预留串口TTL电平RX

    4

    IO2

    （预留）

    GPIO，可检测干节点信号和3.3V开关量信号。可输出3.3V开关量信号

    预留串口TTL电平TX

    5

    IO3

    （预留）

    GPIO，可检测干节点信号和3.3V开关量信号。可输出3.3V开关量信号

    无



    6



    ADC1

    （预留）



    4-20mA输入，0-5V可选

    可定制脉冲输出、脉冲计数和模拟量输入功能。预留兼容RS232 RI

    7

    ADC2

    （预留）

    4-20mA输入，0-5V可选

    可定制脉冲输出、脉冲计数和模拟量输入功能

    8

    GND

    系统地

    无

    9

    RX

    RS232 数据接收

    无

    10

    TX

    RS232 数据发送

    无

    11

    A

    RS485 通讯接口正极

    无

    12

    B

    RS485 通讯接口负极

    无

    安装电缆：

    太阳成物联工业dtu TD210采用工业级端子接口，建议使用的电源线材和数据线材为28-16AWG。标配电源和数据线说明如下：



    电源（输出12VDC/0.5A）：

    线材颜色

    电源极性

    黑色（黑白）

    正极

    黑色（字体）

    负极

    RS232线（一端为DB9母头）：

    线材颜色

    对应DB9母头管脚

    蓝色

    3

    棕色

    2

    黑色

    5

    天线安装

    TD210天线接口为SMA阴头插座。将配套天线的SMA阳头旋到设备天线接口上，并确保旋紧，以免影响信号质量。

    SIM卡安装

    安装或取出SIM卡时，先用尖状物插入SIM卡座右侧小黄点，SIM卡套即可弹出。安装SIM卡时，先将SIM卡放入卡套，并确保SIM卡的金属接触面朝外，再将SIM卡套插入抽屉中，并确保插到位。

    供电电源

    太阳成物联工业dtu TD210采用了先进的电源技术,来提高系统稳定性，以便适用复杂的外部环境。用户可采用标准配置的12VDC/500mA电源适配器给设备供电，也可以直接用直流5~35V电源给设备供电。当用户采用外加电源给设备供电时，必须保证电源的稳定性（纹波小于300mV，并确保瞬间电压不超过35V），并保证电源功率大于4W以上。

    推荐使用标配的12VDC/0.5A电源。

    指示灯说明

    TD210提供四个指示灯：“Online”，“ACT”，“Power”，“System”。指示状态如下：

    指示灯

    状态

    说明

    Online

    灭

    未连接上服务器

    亮

    已连接上服务器

    ACT

    灭

    没有数据通信

    闪烁

    正在数据通信

    Power

    灭

    设备未上电

    亮

    设备电源正常

        System

    灭

    系统工作异常

    闪烁

    系统工作正常
