工业无线网关安装方法

时间：2018-03-21 10:15:18

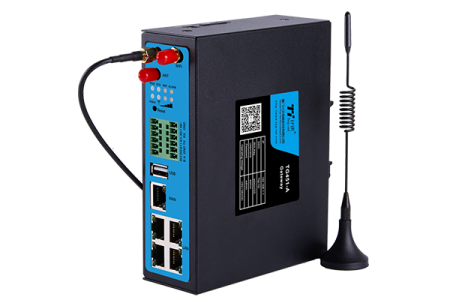

工业无线网关

  工业无线网关安装方法

  购买了工业无线网关之后就需要进行安装，一般按照说明书都可以正常操作，太阳成小编以TG451 为例给大家讲解一下工业无线网关的安装方法。

工业无线网关

  1、安装前确认

  设备的包装包括以下：

  ? 一台网关主机

  ? 一个电源

  ? 两根4G天线

  ? 一根串口线

  ? 一根以太网线

  ? 两个6PIN绿色接线端子

  ? 一个2PIN绿色接线端子

  ? 一个导轨片

  2、配件的安装

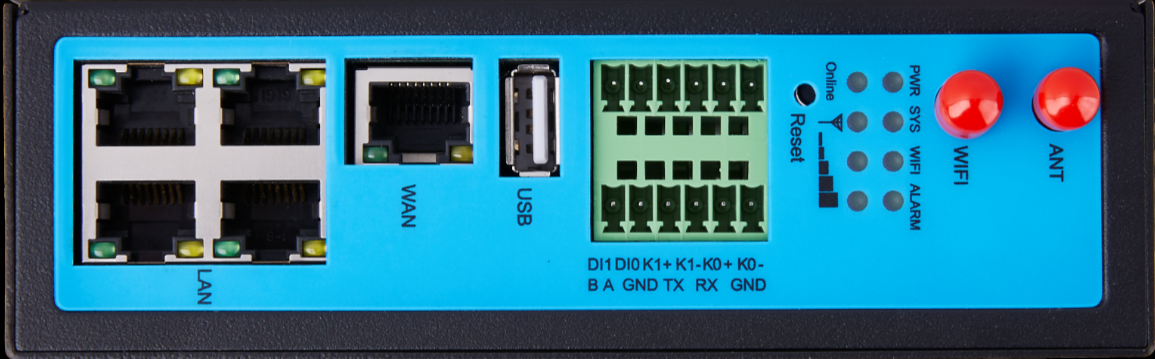

  配件接线如下图：

  2.1、SIM卡安装：

  SIM/UIM卡是无线网关拨号上网的必要辅件，所以SIM/UIM卡必须被正确安装才能达到无线网关稳定快速上网的效果。

  现今运营商办理在SIM/UIM卡有多种标准，本网关使用的是大卡，若办理的是小卡，则需要带着相应卡套方能在本网关上使用。

  安装时先用尖状物插入SIM/UIM卡座旁边小黄点，卡槽弹出。SIM/UIM金属芯片朝外放置于 SIM/UIM卡槽中，插入抽屉，并确保插到位。

  2.2、串口连接：

  本网关自带一个RS232和一个RS485串口，此串口可用于网关固件升级、系统日志查看、串口DTU功能等应用。

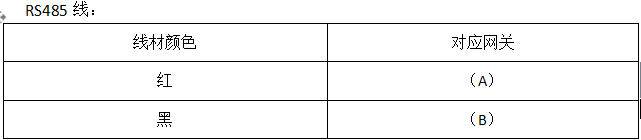

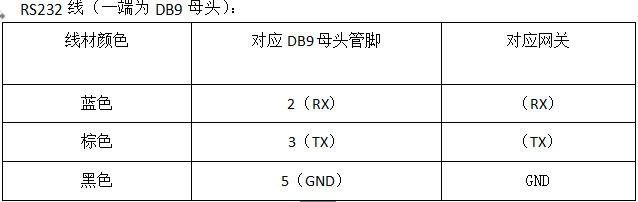

  TG451串口采用工业级端子接口，标配串口线为一端剥线，一端DB9母头，其线序定义定义如下：
\

  \


\

  \

  2.3、电源安装：

  可使用标配1.5A/12VDC电源，也可以直接采用5-35VDC电源给设备供电, 当用户采用外加电源给设备供电时，必须保证电源的稳定性(纹波小于300mV，并确保瞬间电压不超过35V)。

  2.4、天线安装：

  天线为网关增强信号的必要配件，必须正确安装方能达到最优的上网体验。

  TG451天线接口为SMA阴头插座。将配套天线的SMA阳头旋到ANT天线接口上，并确保旋紧，以免影响信号质量。

  2.5、指示灯说明：

  指示灯是网关运行状态的最直观显示，从指示灯的状态可以方便、快速、较准确地判断网关的运行状态。

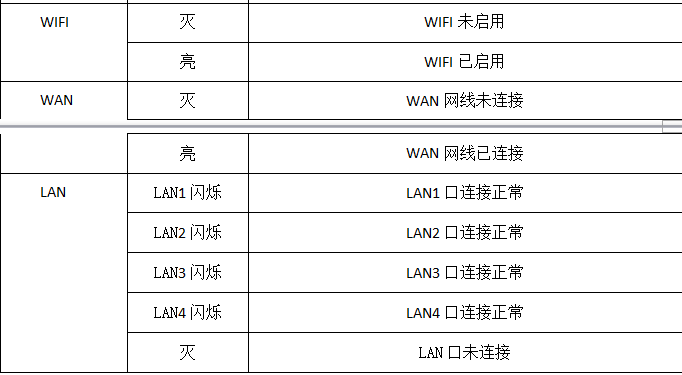

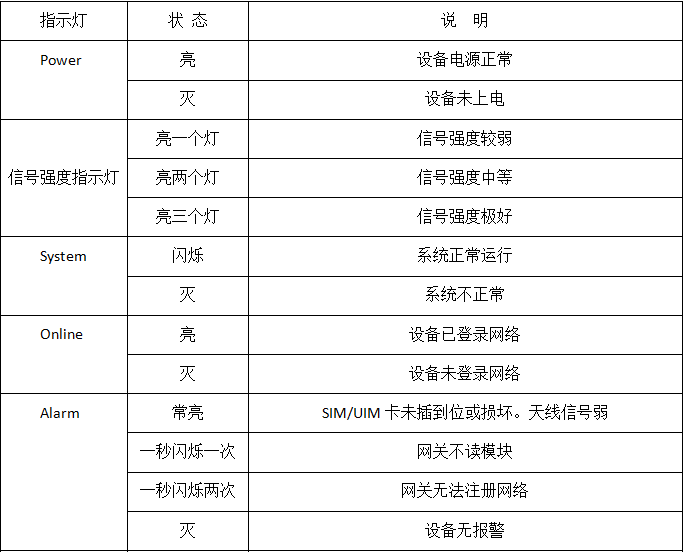

  TG451系列网关共有7种状态指示灯，其状态说明如下：
\

  \
\
       2.6、复位按钮说明

  Reset按钮是网关的复位按钮，其作用是不进入网关配置页面的条件下直接将网关的参数配置恢复到出厂默认值。

  复位按钮可以直接、有效地解决由于参数配置不当，造成的网关无法上网、无法登录、无法管理等问题。

  TG451系统无线网关设有一个Reset按钮，位于网关前面板LAN口信号灯附近。在需要将网关恢复出厂设置时，用尖细硬物插入“Reset”孔位，并轻轻按�。钡剿械闹甘镜迫肯鸷蠓趴� ROUTER的配置即已恢复为出厂值。
